Уточнение геологического разреза в рамках проектирования высотного здания
На площадке проектируемого общественно-делового комплекса в рамках инженерно-геологических изысканий были выполнены работы методом вертикального сейсмического профилирования (ВСП). Цель исследований состояла в определении положения геологических границ и нахождении интервальных скоростей продольных и поперечных волн Vp и Vs. Полученные значения скоростей использовались в дальнейшем для обработки данных МОВ ОГТ, а также для определения физико-механических свойств изучаемых грунтов.

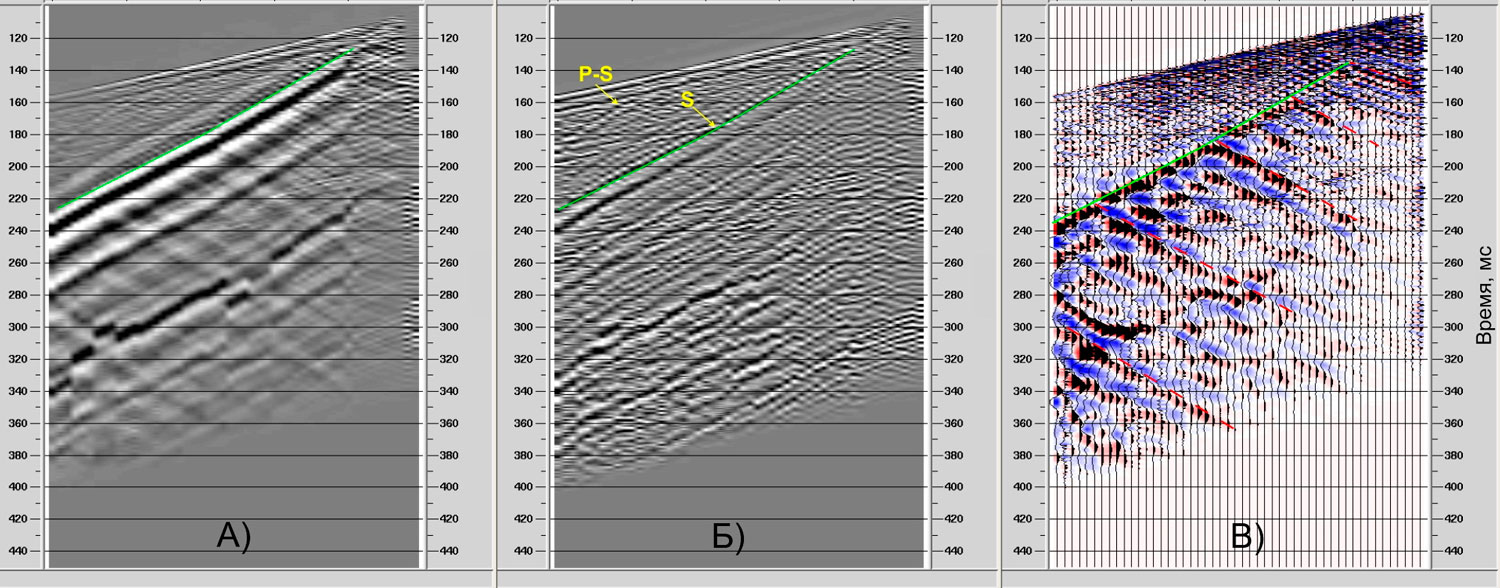

А) сводная сейсмограмма ВСП до фильтрации (скв. №3). Б) Результат низкочастотной фильтрации с выделением обменной P-S волны. В) Результат двумерной фильтрации с выделением восходящих S-волн
.png)

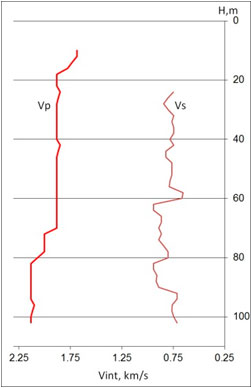

Значения интервальных скоростей Vp и Vs
Благодаря применению скважинного высокочастотного источника типа «центр расширения», получены данные с преобладающей частотой P-волны порядка 500 Гц. Совместное использование высокочастотного источника и соответствующего шага дискретизации сигнала позволило с большой достоверностью определять время вступления целевых волн. Прием сигнала осуществлялся при помощи 3-х канальной скважинной пьезокерамической косы.
В результате обработки полученных данных построены сводные сейсмограммы ВСП. Для выделения различных типов волн последовательно применялась одно- и двумерная фильтрация. На сейсмограммах были выделены S волна, нисходящая обменная P-S волна и восходящие S-волны, а также получены значения интервальных скоростей Vp и Vs по прямой волне.
На последнем этапе обработки для оценки физико-механических характеристик грунтов по найденным значениям Vp и Vs были получены значения упругих модулей Юнга, свига, деформации и коэффицент Пуассона.
